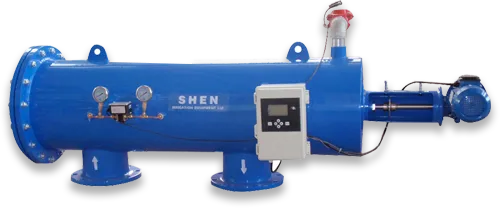

Самопромывочный сетчатый фильтр

При распознавании большого количества грязи, скапливающейся на поверхности сетчатого фильтра, а также разности давлений между входной и выходной водой, достигающей заданного значения, самоочищающийся щеточный сетчатый фильтр автоматически запускает программу самоочистки. Двигатель приводит в движение вращающуюся щетку, чтобы удалить скопление грязи с сетки фильтра и включить электрический клапан для удаления грязи.

Самоочищающийся щеточный сетчатый фильтр, ST

Самоочищающийся щеточный сетчатый фильтр, STS

Самоочищающийся щеточный сетчатый фильтр, SY

Самоочищающийся щеточный сетчатый фильтр, SM

Время, отведенное на очистку, можно настроить в соответствии с потребностями в диапазоне от 20 до 120 секунд.
Нет необходимости выключать воду во время самоочистки.
Потеря давления из-за продувки менее 0,5 бар.
Отклонение потока ограничено менее чем 1%.

Применение

Обработка охлаждающей воды:
Процесс фильтрация для уменьшения накопления отложений в теплообменниках повышает охлаждающую способность градирен, систем кондиционирования воздуха и систем постоянного тока. Фильтрация воды поддерживает систему подпиточной воды в отличном состоянии.
Очистка источника воды:
Процесс получения чистой поверхностной воды из рек, озер, морей, водохранилищ и колодцев может удалить нежелательные частицы, включая песок, бактерии, водоросли и органический материал.
Фильтрация промышленных оборотных вод:
Применяется на оборудовании, требующем определенных стандартов качества воды, таком как охладители и прокатные станы, а также на машинах непрерывного литья заготовок, полировальном оборудовании, насосах, электромагнитных клапанах и ионообменниках, распылителях и радиаторах. Данная форма фильтрации помогает удалять загрязняющие вещества из воды, предотвращая засоры, которые в противном случае могли бы возникнуть в трубах, шлангах и других компонентах.
Орошение:
Подходит для источников воды с высоким расходом и примесями, может использоваться для различных целей, таких как орошение сельскохозяйственных угодий, дождевание парков, полей для гольфа и спортивных площадок.
Бумажная промышленность:
Эффективная фильтрация сточных вод.
Пластмассовая промышленность:
Фильтрация и циркуляция охлаждающей воды для оптимизации процессов впрыска.
Предварительная подготовка мембраны, смолы и ультрафильтрации.
Системы опреснения морской воды и системы фильтрации марикультуры с предварительной фильтрацией.

Наши продукции

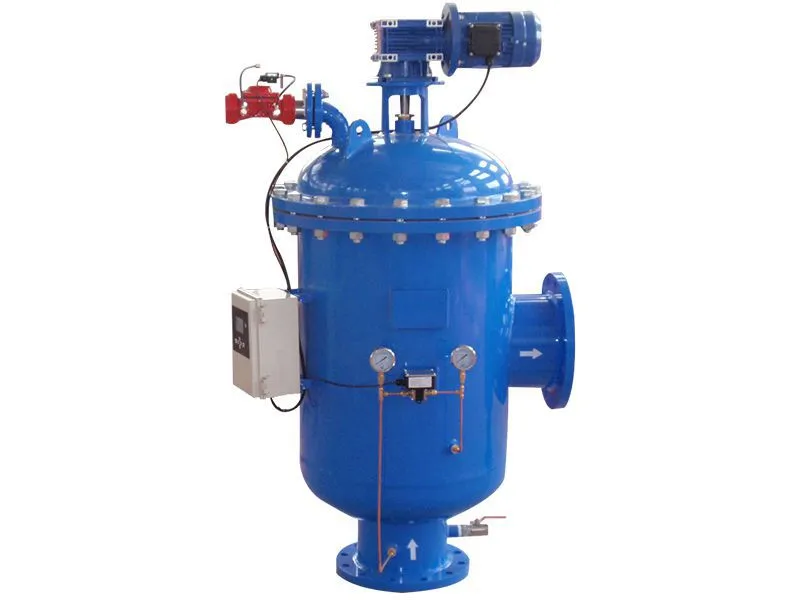

Самоочищающийся щеточный сетчатый фильтр, ST

Установка: вертикальная
Расход (один фильтр): 15-1800 м³/ч (больший расход можно получить, подключив несколько блоков параллельно)
Номинальное давление: 1,0 МПа, 1,6 МПа
Рабочее давление: 0,20-1,0 МПа
Максимальная рабочая температура: 60 ℃
Степень фильтрации: 200-3500 мкм
Режим управления: перепад давления/синхронизация/ручной
Время очистки: 35-120с
Скорость механизма очистки: 14-20 об/мин

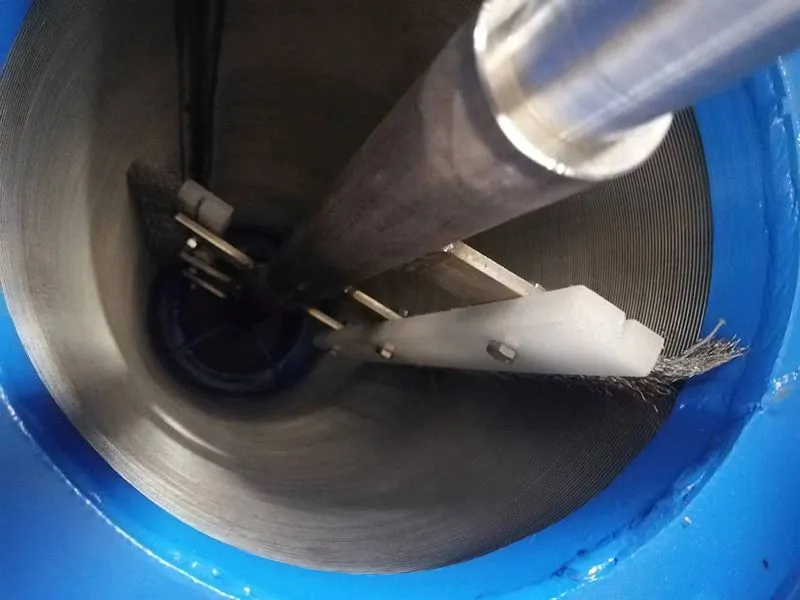

Метод очистки: очистка электрической щеткой
Потеря давления при очистке: 0,01-0,08 МПа
Рабочее напряжение: 380В переменного тока, 50 Гц, трехфазный четырехпроводной
Управляющее напряжение: 220В переменного тока, 50 Гц
Интерфейс ЖК-дисплея, удобный дизайн, простота эксплуатации

Отправить запрос

Технические характеристики

Модель	Входное/выходное соединение (мм)	Макс. расход (м³/ч)	Площадь фильтрации (см²)	Дренажный клапан DN (мм)	D (мм)	Расход воды за цикл (л)	Мощность двигателя (кВт)	Вес (кг)
ST-100	DN100/10	80	3800	DN50/10	325	130	0.55	230
ST-125	DN125/10	100	4500	DN50/10	325	130	0.55	250
ST-150	DN150/10	150	4500	DN50/10	325	130	0.55	260
ST-200	DN200/10	300	5100	DN50/10	325	130	0.55	280
ST-250	DN250/10	400	9100	DN50/10	400	180	0.75	420
ST-300	DN300/10	500	10000	DN50/10	530	180	0.75	510
ST-350	DN350/10	800	14400	DN50/10	620	200	0.75	650
ST-400	DN400/10	1000	17000	DN80/10	720	250	0.75	760
ST-500	DN500/10	1800	30000	DN80/10	920	250	0.75	950

Точность потока в таблице составляет 400 мкм. Если вам нужно номинальное давление PN25, мы можем настроить его по запросу. Для получения подробной информации о других технических параметрах обратитесь в Xuyang.

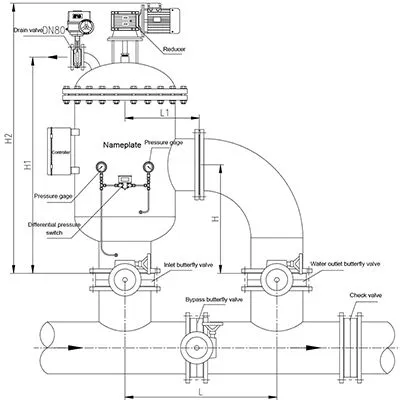

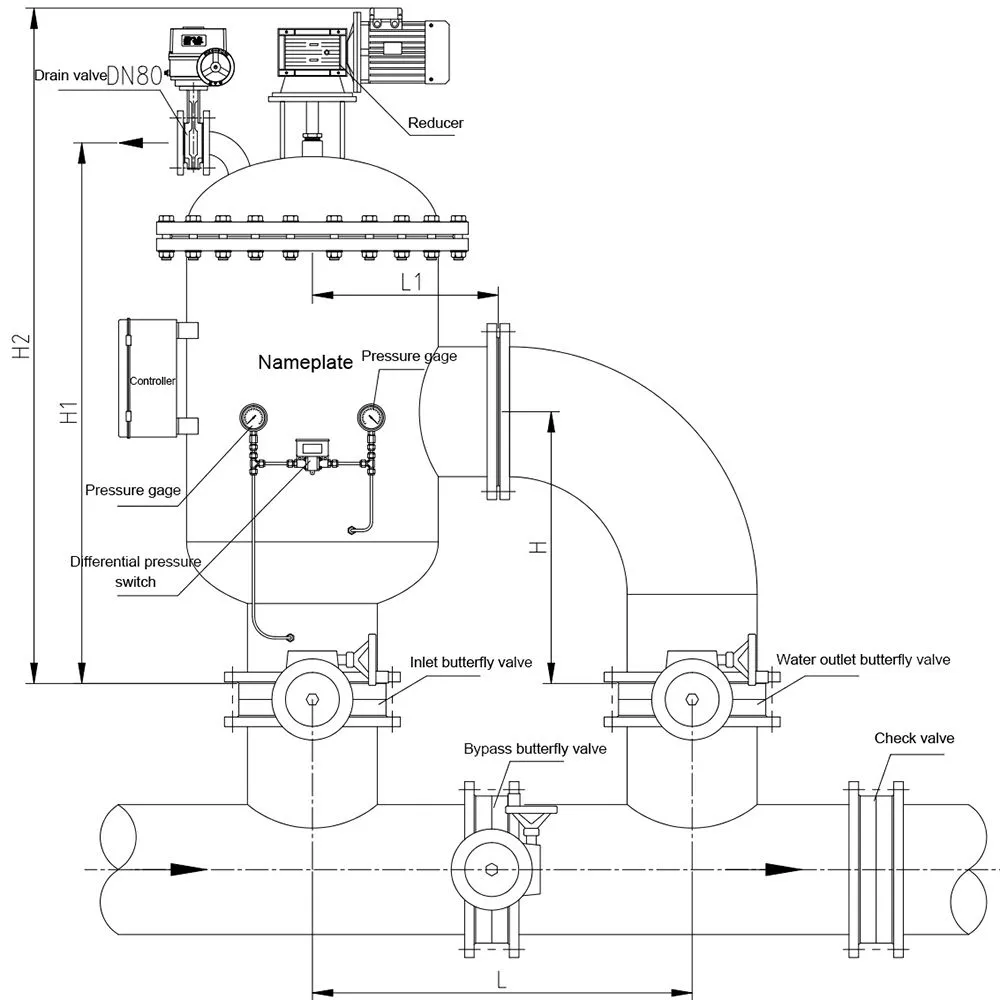

Установочные размеры

Модель	ST-100	ST-125	ST-150	ST-200	ST-250	ST-300	ST-350	ST-400	ST-500
H	500	540	550	630	630	750	750	750	900
H1	990	1070	1090	1200	1200	1360	1390	1480	1525
H2	1120	1280	1300	1420	1450	1650	1750	1810	2120
L	650	700	650	700	850	950	1050	1300	1650
L1	283	283	283	283	345	415	475	515	650

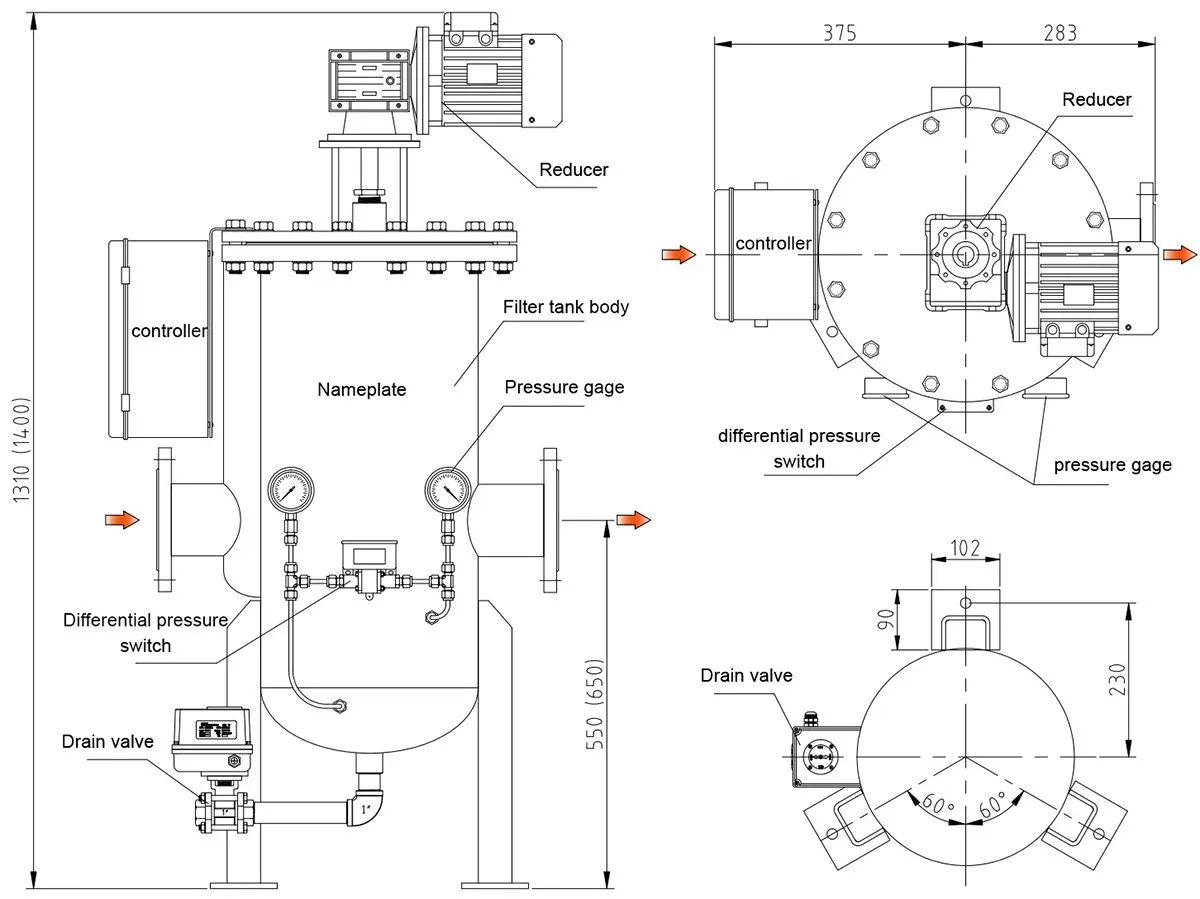

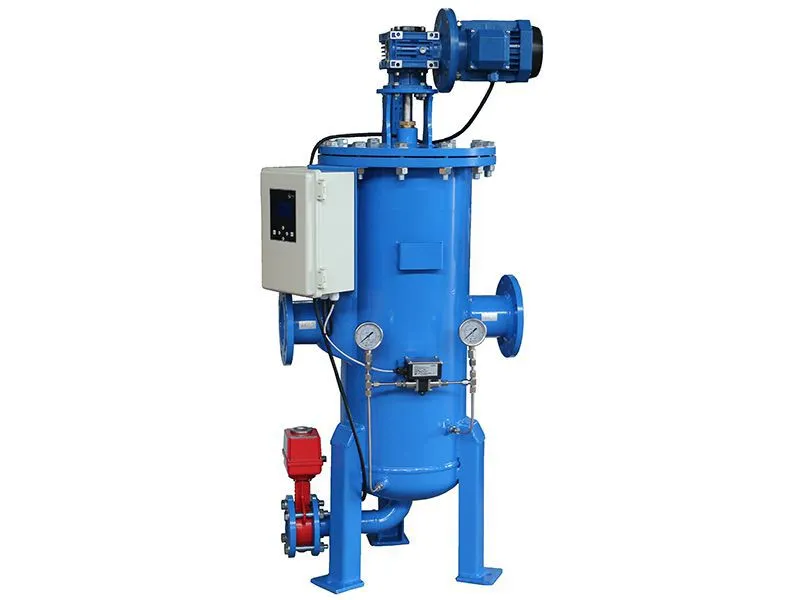

Самоочищающийся щеточный сетчатый фильтр, STS

Установка: вертикальная
Расход (один фильтр): 15-1800 м³/ч (больший расход можно получить, подключив несколько блоков параллельно)
Номинальное давление: 1,0 МПа, 1,6 МПа
Рабочее давление: 0,20-1,0 МПа
Максимальная рабочая температура: 60℃
Степень фильтрации: 200-3500 мкм
Режим управления: перепад давления/синхронизация/ручной
Время очистки: 35-120 с
Скорость механизма очистки: 14-25 об/мин
Метод очистки: очистка электрической щеткой
Потеря давления при очистке: 0,01-0,08 МПа
Рабочее напряжение: 380В переменного тока, 50 Гц, трехфазный
Управляющее напряжение: 220В переменного тока, 50 Гц
Интерфейс ЖК-дисплея, удобный дизайн, простота эксплуатации

Отправить запрос

Технические характеристики

Модель	Входное/выходное соединение (мм)	Макс. расход (м³/ч)	Площадь фильтрации (см²)	Дренажный клапан DN (мм)	D (мм)	Расход воды за цикл (л)	Мощность двигателя (кВт)	Вес (кг)
STS-50	DN50/10	25	2800	DN25/10	325	130	0.55	170
STS-80	DN80/10	40	3400	DN25/10	325	130	0.55	180
STS-100	DN100/10	80	4100	DN40/10	325	150	0.55	210

Точность потока в таблице составляет 400 мкм. Для получения подробной информации о других технических параметрах обратитесь в Xuyang.

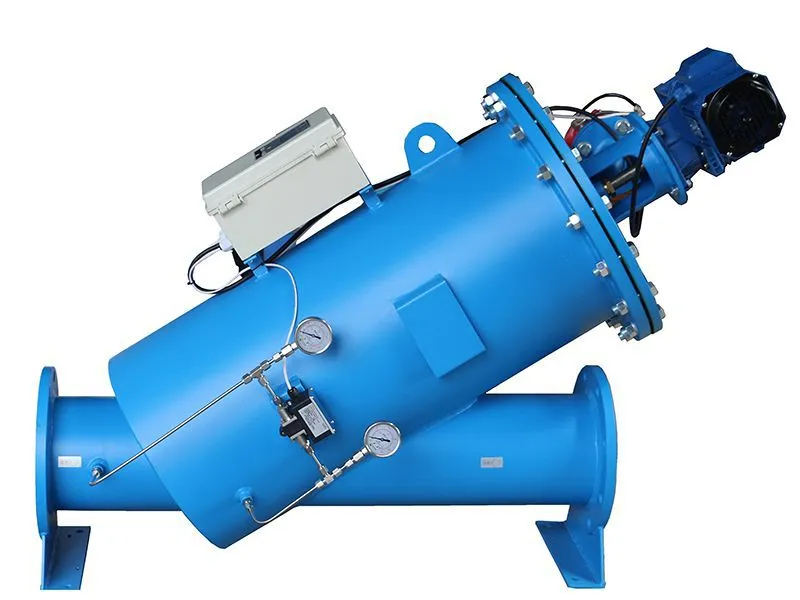

Самоочищающийся щеточный сетчатый фильтр, SY

Установка: онлайн
Расход (один фильтр): 15-400 м³/ч (больший расход можно получить, подключив несколько блоков параллельно)
Номинальное давление: 1,0 МПа, 1,6 МПа
Рабочее давление: 0,20-1,2 МПа
Максимальная рабочая температура: 60℃
Степень фильтрации: 20-3500 мкм
Режим управления: перепад давления/синхронизация/ручной
Время очистки: 35-120с
Скорость механизма очистки: 14-20 об/мин
Метод очистки: очистка электрической щеткой
Потеря давления при очистке: 0,01-0,08 МПа
Рабочее напряжение: 380В переменного тока, 50 Гц, трехфазный
Управляющее напряжение: 220В переменного тока, 50 Гц
Интерфейс ЖК-дисплея, удобный дизайн, простота эксплуатации

Отправить запрос

Технические характеристики

Модель	Входное/выходное соединение (мм)	Макс. расход (м³/ч)	Площадь фильтрации (см²)	Дренажный клапан DN (мм)	D (мм)	Расход воды за цикл (л)	Мощность двигателя (кВт)	Вес (кг)
SY-50	DN50/10	25	3300	DN25/10	275	130	0.55	170
SY-80	DN80/10	40	3600	DN25/10	275	130	0.55	180
SY-100	DN100/10	80	4000	DN40/10	275	150	0.55	210
SY-150	DN150/10	150	4500	DN50/10	275	130	0.55	240
SY-200	DN200/10	300	6000	DN50/10	325	130	0.55	260
SY-250	DN250/10	400	7500	DN50/10	400	180	0.55	420

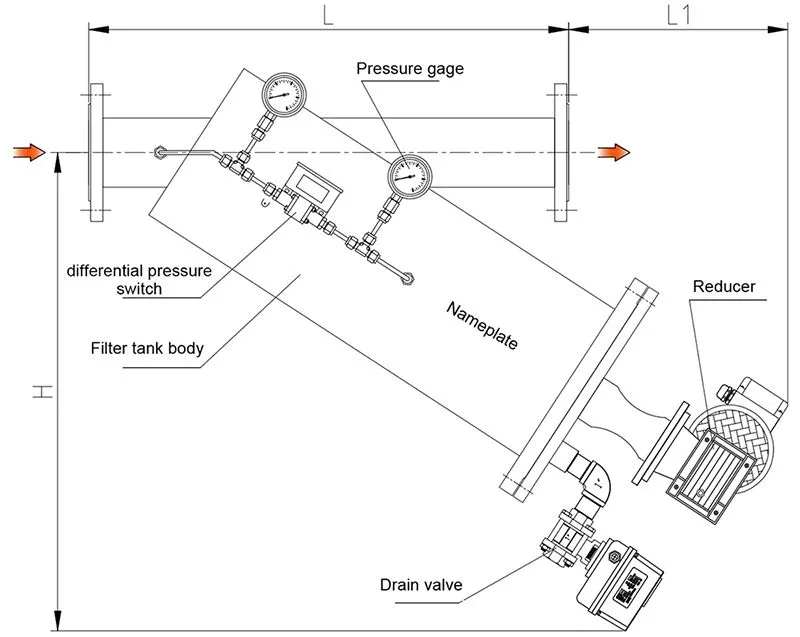

Установочные размеры

Модель	SY-50	SY-80	SY-100	SY-150	SY-200	SY-250
H	720	750	820	850	980	1020
L	720	720	760	800	1050	1080
L1	335	335	410	435	350	360

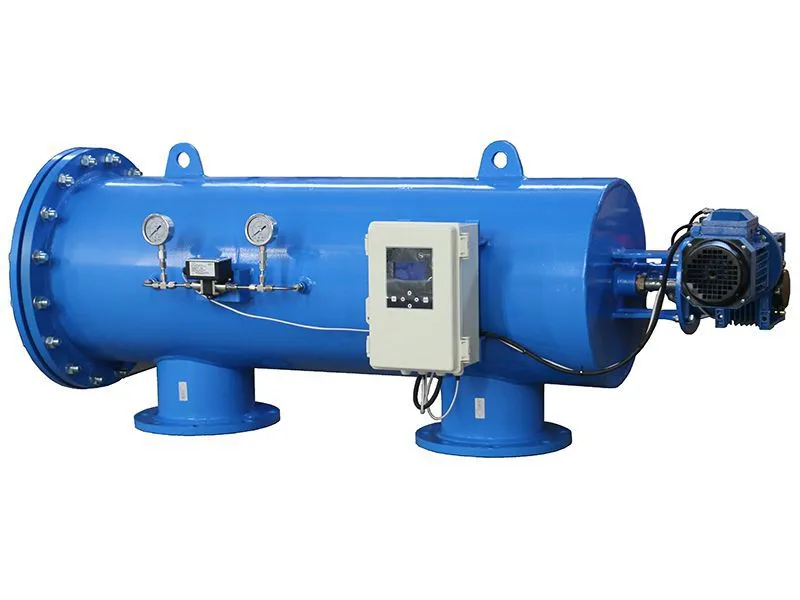

Самоочищающийся щеточный сетчатый фильтр, SM

Установка: горизонтальная
Расход (один фильтр): 150-400 м³/ч (больший расход можно получить, подключив несколько блоков параллельно)
Номинальное давление: 1,0 МПа, 1,6 МПа
Рабочее давление: 0,20-1,2 МПа
Максимальная рабочая температура: 60 ℃
Степень фильтрации: 20-3500 мкм
Режим управления: перепад давления/синхронизация/ручной
Время очистки: 35-120с
Скорость механизма очистки: 14-20 об/мин
Метод очистки: очистка электрической щеткой
Потеря давления при очистке: 0,01-0,08 МПа
Рабочее напряжение: 380В переменного тока, 50 Гц, трехфазный
Управляющее напряжение: 220В переменного тока, 50 Гц
Интерфейс ЖК-дисплея, удобный дизайн, простота эксплуатации

Отправить запрос

Технические характеристики

Модель	Входное/выходное соединение (мм)	Макс. расход (м³/ч)	Площадь фильтрации (см²)	Дренажный клапан DN (мм)	D (мм)	Расход воды за цикл (л)	Мощность двигателя (кВт)	Вес (кг)
SM-150	DN150/10	150	4500	DN50/10	325	130	0.55	260
SM-200	DN200/10	300	5100	DN50/10	325	130	0.55	280
SM-250	DN250/10	400	9100	DN50/10	400	180	0.75	460

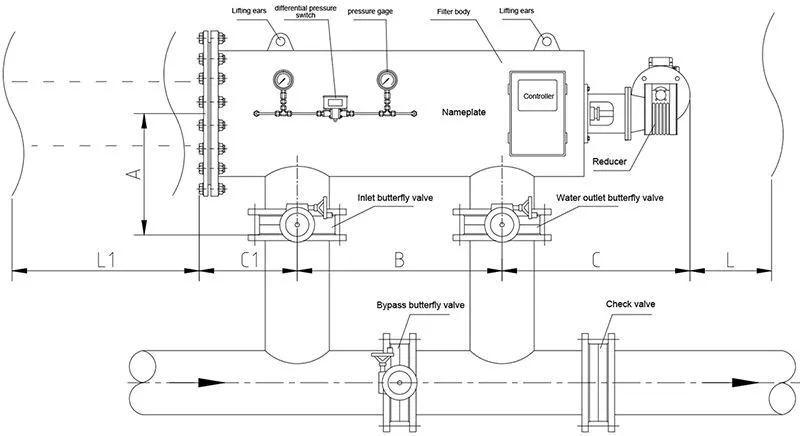

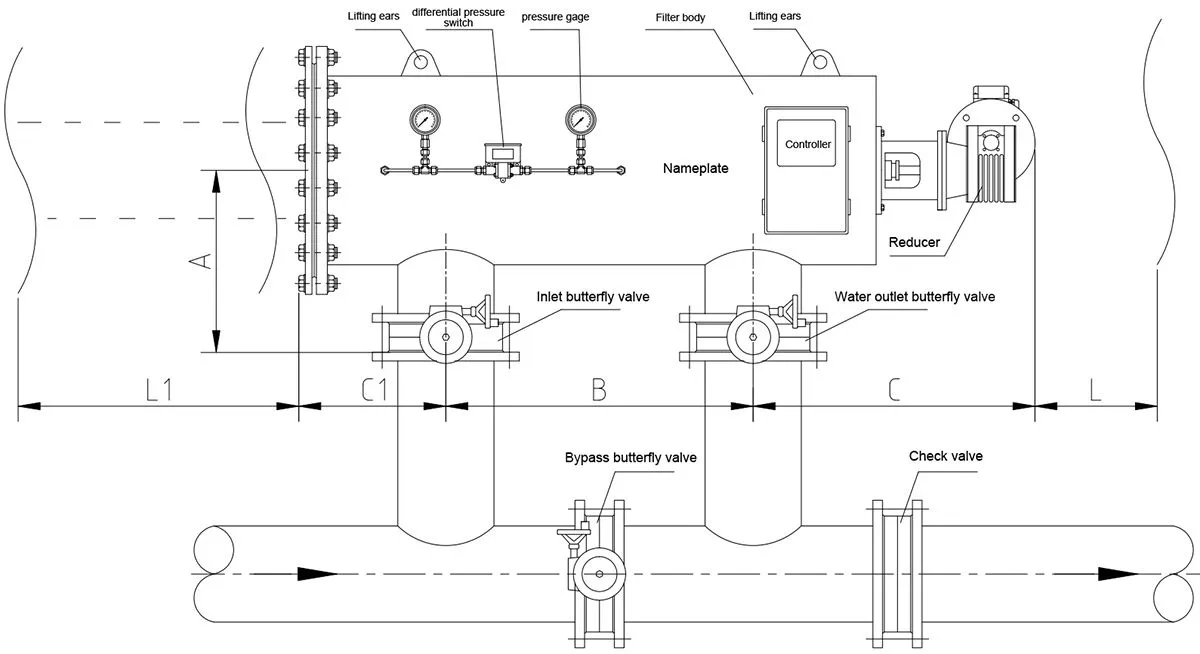

Установочные размеры

Модель	SM-150	SM-200	SM-250
B	700	700	850
C	720	700	900
C1	270	300	330
L	350	350	400
L1	1000	1000	1200
A	295	350	410

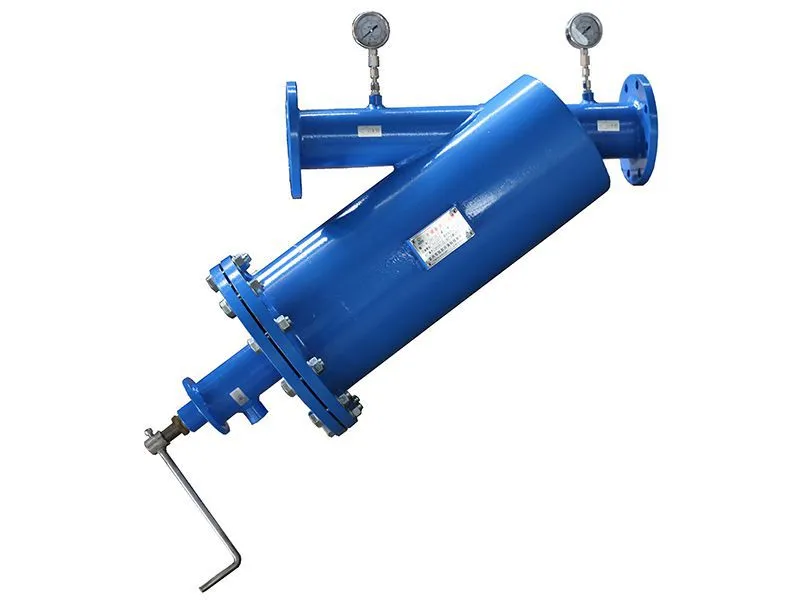

Самопромывной cетчатый фильтр (с щеточным механизмом), SSY

Ручной самоочищающийся фильтр SSY
Установка: онлайн
Расход (один фильтр): 15-80 м³/ч (больший расход можно получить, подключив несколько блоков параллельно)
Номинальное давление: 1,0 МПа, 1,6 МПа
Рабочее давление: 0,20-1,0 МПа
Максимальная рабочая температура: 60℃
Степень фильтрации: 200-3500 мкм
Режим управления: ручной
Время очистки: 15-120с
Метод очистки: ручная очистка щеткой
Потеря давления при очистке: 0,01-0,08 МПа

Отправить запрос

Технические характеристики

Модель	Входное/выходное соединение (мм)	Макс. расход (м³/ч)	Площадь фильтрации (см²)	Дренажный клапан DN (мм)	D (мм)	Расход воды за цикл (л)	Вес (кг)
SSY-50	DN50/10	25		DN25/10	275	60	50
SSY-80	DN80/10	40		DN25/10	275	60	60
SSY-100	DN100/10	80		DN25/10	275	80	120

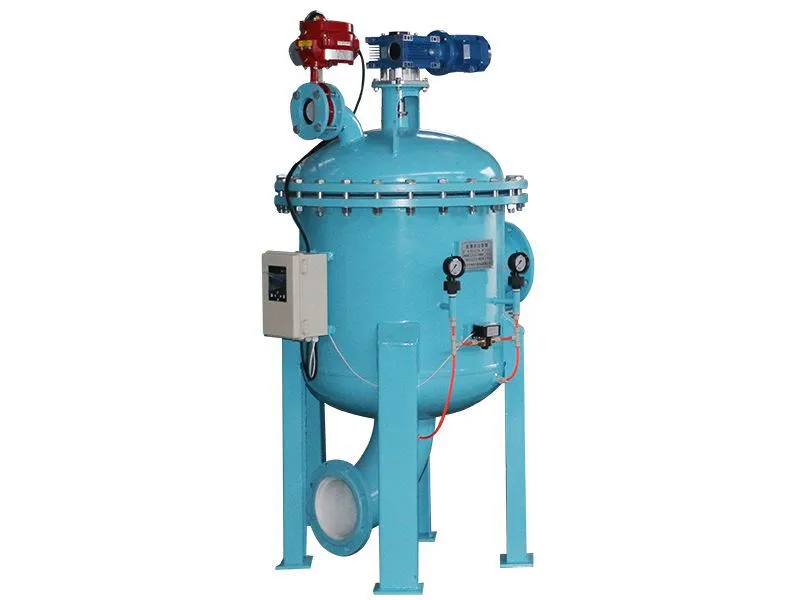

Самоочищающийся щеточный сетчатый фильтр, STN (для морской воды)

Установка: вертикальная
Расход (один фильтр): 150-1800 м³/ч (больший расход можно получить, подключив несколько блоков параллельно)
Номинальное давление: 1,0 МПа, 1,6 МПа
Рабочее давление: 0,20-1,0 МПа
Максимальная рабочая температура: 60℃
Степень фильтрации: 200-3500 мкм
Режим управления: перепад давления/синхронизация/ручной
Время очистки: 15-120с
Скорость механизма очистки: 14-25 об/мин
Метод очистки: очистка электрической щеткой
Потеря давления при очистке: 0,01-0,08 МПа
Рабочее напряжение: 380В переменного тока, 50 Гц, трехфазный четырехпроводной
Управляющее напряжение: 220В переменного тока, 50 Гц
Интерфейс ЖК-дисплея, удобный дизайн, простота эксплуатации

Отправить запрос

Технические характеристики

Модель	Входное/выходное соединение (мм)	Макс. расход (м³/ч)	Площадь фильтрации (см²)	Дренажный клапан DN (мм)	D (мм)	Расход воды за цикл (л)	Мощность двигателя (кВт)	Вес (кг)
STN-150	DN150/10	150	4500	DN50/10	325	130	0.55	260
STN-200	DN200/10	300	5100	DN50/10	325	130	0.55	280
STN-250	DN250/10	400	9100	DN50/10	400	180	0.75	420
STN-300	DN300/10	500	10000	DN50/10	530	180	0.75	510
STN-350	DN350/10	800	14400	DN50/10	620	200	0.75	650
STN-400	DN400/10	1000	17000	DN80/10	720	250	0.75	760
STN-500	DN500/10	1800	30000	DN80/10	920	250	0.75	950

Точность потока в таблице составляет 500 мкм. Для получения подробной информации о других технических параметрах обратитесь в Xuyang.

Система управления

Промышленный однокристальный ПЛК с интерфейсом на китайском или английском языках.
Ряд вариантов управления автоматической очисткой фильтра, включая перепад давления и установленные таймеры. Возможна ручная и принудительная очистка.
Регулировка времени фильтрации и очистки прямо на месте.
Фильтр предлагает ряд выходов для сигналов работы, очистки и неисправности, а также коммуникационный интерфейс 485.

Электрический автоматический самоочищающийся щеточный сетчатый фильтр

Материал корпуса фильтра: углеродистая сталь, покрытая порошком эпоксидной смолы, нержавеющая сталь, дуплексная сталь и углеродистая сталь с пластиковой футеровкой.

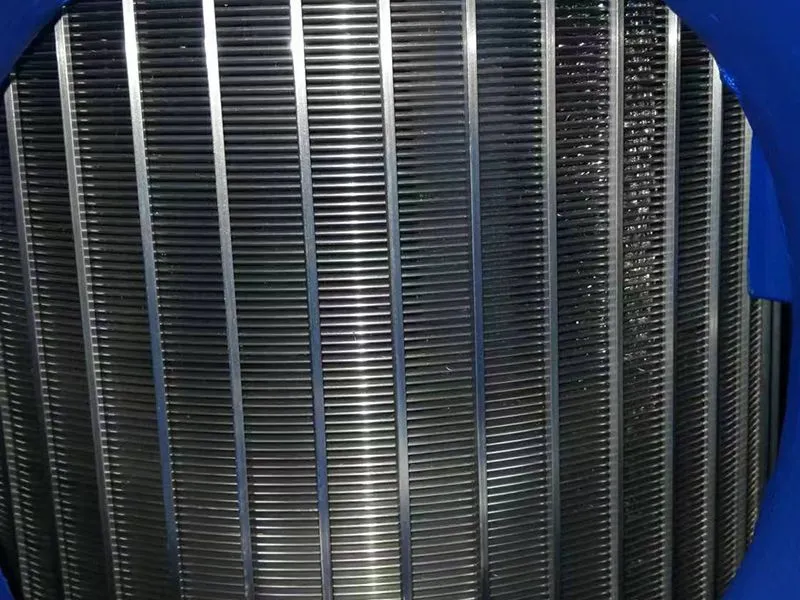

Материал сетчатого фильтра: нержавеющая сталь, дуплексная сталь.

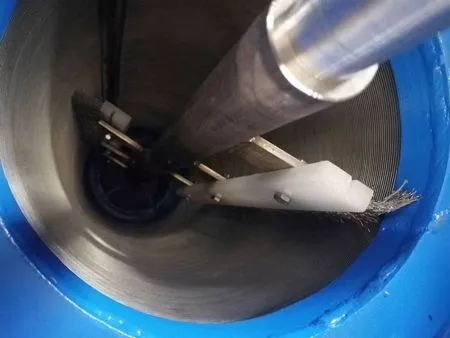

Самоочищающееся устройство: нержавеющая сталь, дуплексная сталь, нейлон.
Продувочный клапан: чугун.
Уплотнительное кольцо: нитриловый каучук и силиконовый каучук.
Блок управления: ПВХ

Основатель Yixing Xuyang для окружающей среды Technology Co., Ltd. имеет обширный опыт в области очистки воды.
Поскольку окружающая среда становится все более загрязненной, мы наблюдаем быстро растущий спрос на эффективную очистку сточных вод. Несмотря на это, сохраняются опасения, связанные с несбалансированным развитием в области водоподготовки и вторичным загрязнением воды после очистки сточных вод.
